GH-6300變頻串聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
    近幾年來“城鄉兩網改造”、高壓交聯電纜及GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。變頻串聯諧振成套試驗裝置的智能化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。

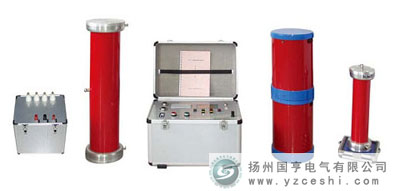

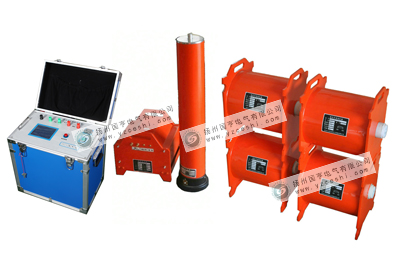

     調頻串聯諧振試驗設備采用16位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器和補償電容器組成
    隨著交聯乙烯電纜的廣泛應用，長度和容量不斷增加，由于這種電纜的試驗容量較大，運用傳統的試驗設備無法滿足交接試驗和預防性試驗容量的要求。調頻串聯諧振試驗設備則可以用較小的試驗容量很好地滿足電纜的交接試驗與預防性試驗的試驗要求

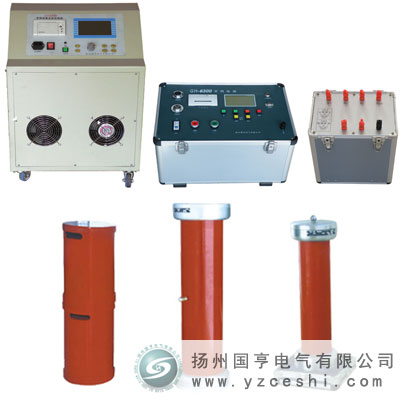

     調頻串聯諧振耐壓試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉�值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。
    調頻串聯諧振耐壓試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。調頻串聯諧振耐壓試驗裝置適用于60KV、220KV，500KVGIS交流耐壓試驗。調頻串聯諧振耐壓試驗裝置適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗。

    調頻串聯諧振耐壓成套試驗裝置在做GIS試驗時原理:GIS是把斷路器、隔離開關、電壓互感器、電流互感器、避雷器等組合在一起并以SF6氣體絕緣的電力設備，GIS一般由2-18個間隔組成，試驗中每一間隔相當于一個電容器，對GIS進行耐壓試驗相當于對這個電容進行耐壓試驗.

     GH-6300變頻串聯諧振耐壓試驗裝置對于變壓器試驗的原理:變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗。試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適
     變頻串聯諧振耐壓試驗裝置對于發電機試驗的原理:根據國家和地方電力部門的規定發電機在制造、安裝、檢修、運行以及預防性試驗中都應進行交流耐壓試驗，試驗電壓的波形、頻率和工作電壓的波形、頻率一致。試驗電壓一般為0.75(2Un+3000)或1.5Un，頻率為工頻。試驗時一般配上合適的補償電容器就能滿足發電機的交流耐壓要求。

    目前在國際和國內已有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原有的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE交聯聚乙烯電纜有不同程度的損害。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視,為此我公司研發和生產了電纜變頻串聯諧振交流耐壓試驗裝置

      220KV/110KVCVT互感器串聯諧振試驗裝置技術方案被試品對象及試驗要求：
      220kV等級互感器，CVT，電容量0.005-0.01uF，試驗頻率為50Hz，試驗電壓不超過153kV。
      110kV等級互感器，CVT，電容量0.01-0.02uF，試驗頻率為50Hz，試驗電壓不超過76kV

 一、 GH-6300-320kVA/160kV 220KV變壓器變頻串聯諧振耐壓試驗裝置配置方案：
被試品對象及試驗要求
1、220kV/500MVA主變中性點的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。（此電容量為參考值）
2、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
二、220KV變壓器變頻串聯諧振耐壓試驗裝置容量確定
設計四節電抗器，則單節電抗器為80kVA/40kV/2A/70H，裝置總?cè)萘繛?20kVA。
驗證：1、220kV/500MVA主變中性點的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。（此電容量為參考值）
使用電抗器四節串聯（互感系數1.2），則L=70×4×1.2=336H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√336×0.03×10-6)=50Hz
試驗電流：I=2πfCU試 =2π×50×0.03×10-6×160×103=1.51A
2、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
使用電抗器兩節串聯（互感系數1.05）兩組并聯，則L=70×2×1.05/2=73.5H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√73.5×0.1945×10-6)=42Hz
試驗電流：I=2πfCU試 =2π×42×0.1945×10-6×52×103=2.67A
裝置容量定為320kVA/160kV，分四節電抗器，電抗器單節為80kVA/40kV/2A/70H，使用電抗器串并聯能滿足上述被試品的試驗要求

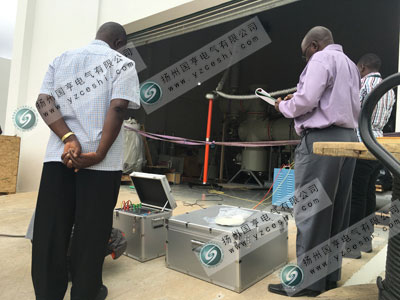

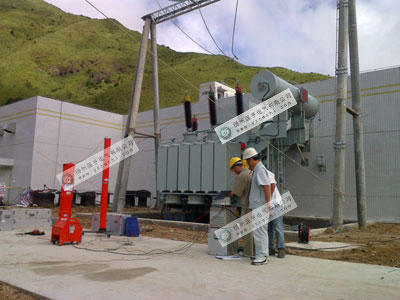

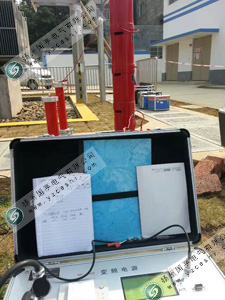

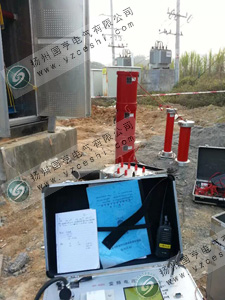

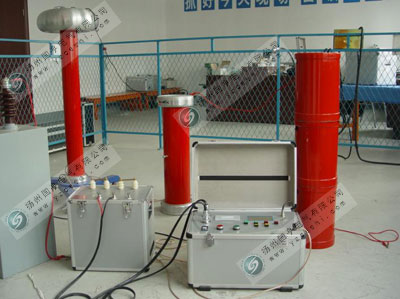

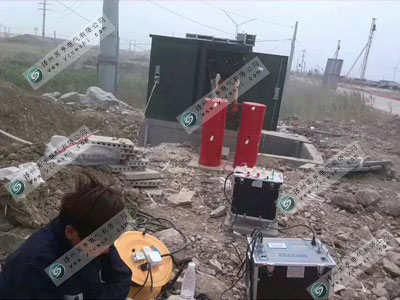

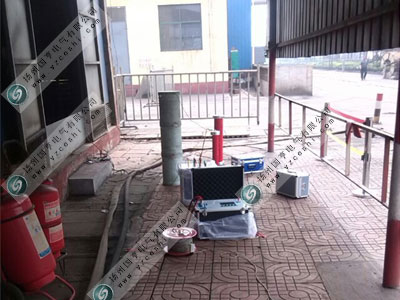

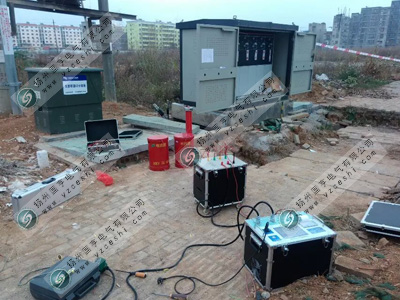

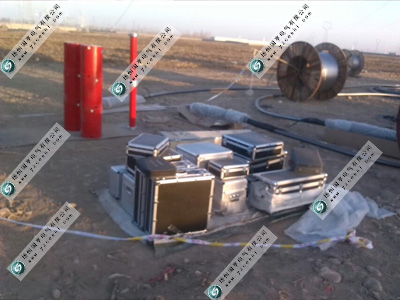

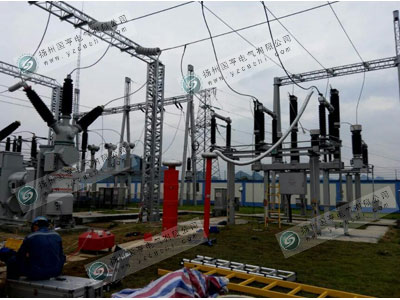

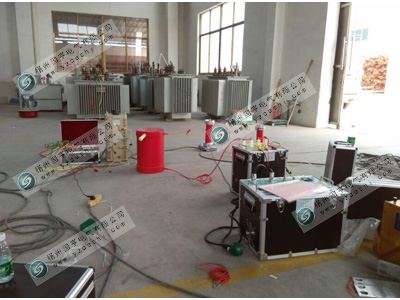

串聯諧振現場圖:
