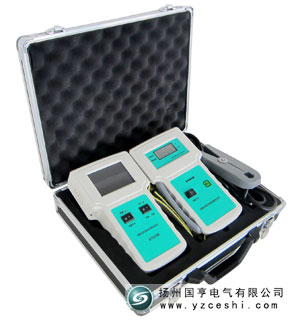

GH-6505直流系統接地故障測試儀
產品簡介：
GH-6505便攜式直流系統接地故障測試儀在查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。
目前,電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量,抗干擾性差，導致許多產品誤測誤判，這是該系列產品的最大缺點，也是普遍的現象。公司成功解決了干擾問題。GH-6505便攜式直流系統接地故障測試儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。直流系統接地故障測試儀具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。
直流系統接地故障測試儀工作原理：
1、超低頻信號發生器，產生0.125Hz的超低頻正弦信號，通過保護電路，由母線對地注入直流系統。保護電路的作用是當母線對地有較高的交流電壓時，保護電路啟動，斷開超低頻信號使其不饋入直流母線，信號發送器面板保護指示燈亮,確保超低頻信號發生器不被燒毀。
2、當線路上有接地故障時,超低頻信號發出的信號電流經被測線路及接地電阻和接地電容形成的電流形成電流回路.卡在被測線路上的電流鉗產生感應電流,感應電流的大小與接地電阻和接地電容構成的阻抗成反比.該感應電流經放大,帶通濾波,移相差分電路,濾波,A/D轉換,經CPU進行數據處理,求出接地電阻值，其值送液晶數碼顯示器顯示.
目前,電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量,抗干擾性差，導致許多產品誤測誤判，這是該系列產品的最大缺點，也是普遍的現象。公司成功解決了干擾問題。GH-6505便攜式直流系統接地故障測試儀（分體式）采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。直流系統接地故障測試儀具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。
直流系統接地故障測試儀工作原理：
1、超低頻信號發生器，產生0.125Hz的超低頻正弦信號，通過保護電路，由母線對地注入直流系統。保護電路的作用是當母線對地有較高的交流電壓時，保護電路啟動，斷開超低頻信號使其不饋入直流母線，信號發送器面板保護指示燈亮,確保超低頻信號發生器不被燒毀。
2、當線路上有接地故障時,超低頻信號發出的信號電流經被測線路及接地電阻和接地電容形成的電流形成電流回路.卡在被測線路上的電流鉗產生感應電流,感應電流的大小與接地電阻和接地電容構成的阻抗成反比.該感應電流經放大,帶通濾波,移相差分電路,濾波,A/D轉換,經CPU進行數據處理,求出接地電阻值，其值送液晶數碼顯示器顯示.
直流系統接地故障測試儀故障檢測時的注意事項及技巧：
1.發送器夾在母線上，開機后讀出是正接地還是負接地，然后“母線/支路”開關置“支路”上，就可以用接收器順其查找了。這時如果欲返回查看母線接地狀態，把“母線/支路”開關置“母線”上，讀第二次顯示的值，因?yàn)榈谝淮物@示的值是信號加在母線上的不穩定值。
特別注意：當“母線/支路”開關置支路5分鐘后，如果返回查看母線狀態后想立即置支路，發送器必須重起到顯示阻值，然后把開關置支路端。 2.若找到接地的支路后，要進一步查找該支路以下的分支路。
3.直流系統接地故障測試儀將電流鉗夾在線上的不同地點，如果A點檢測到有接地，而B(niǎo)點檢測到?jīng)]有，則故障在A-B之間的線路上。
4.當電流鉗在夾線或從線路上拿開時，可能顯示的電阻比較小并發出，此時為無效，因?yàn)樘筋^的張開和閉合都將對電流鉗內部的線圈有影響，此時應等待至顯示穩定后，再進行判斷。
特別注意：當“母線/支路”開關置支路5分鐘后，如果返回查看母線狀態后想立即置支路，發送器必須重起到顯示阻值，然后把開關置支路端。 2.若找到接地的支路后，要進一步查找該支路以下的分支路。
3.直流系統接地故障測試儀將電流鉗夾在線上的不同地點，如果A點檢測到有接地，而B(niǎo)點檢測到?jīng)]有，則故障在A-B之間的線路上。
4.當電流鉗在夾線或從線路上拿開時，可能顯示的電阻比較小并發出，此時為無效，因?yàn)樘筋^的張開和閉合都將對電流鉗內部的線圈有影響，此時應等待至顯示穩定后，再進行判斷。
產品別稱：
直流系統接地故障測試儀
產品特點：
1、 直流系統接地故障測試儀分為信號發送器和信號接收器,信號發送器(檢測母線接地電阻用)直接從母線上取電,無需外接交流電源或電池充電,使用更加方便。
2、110V、220V直流系統共用一套直流接地探測器(24V、48V需要特殊訂制)。
3、可以完全定位直流系統接地故障,排除現場分布大電容的干擾,準確無誤地將故障區域鎖定在最小范圍內。
4、測量準確率:100%。
5、信號輸出功率：＜0.15W,內設限流保護，對繼電保護、自動、操作回路沒有影響，使用安全。
6、信號頻率穩定度：±0.02HZ。
7、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。
8、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。
9、豪華外包裝，攜帶方便。
2、110V、220V直流系統共用一套直流接地探測器(24V、48V需要特殊訂制)。
3、可以完全定位直流系統接地故障,排除現場分布大電容的干擾,準確無誤地將故障區域鎖定在最小范圍內。
4、測量準確率:100%。
5、信號輸出功率：＜0.15W,內設限流保護，對繼電保護、自動、操作回路沒有影響，使用安全。
6、信號頻率穩定度：±0.02HZ。
7、能適應交、直流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。
8、不用安裝，不用停電，不用搖絕緣，就能快速準確找到一點或多點接地位置。
9、豪華外包裝，攜帶方便。
技術參數：
1、信號發送器：
工作電壓：直接從母線上取電(工作電壓為48V～260V)
輸出信號電壓與頻率：電壓： 5VP-P ；頻率：0.125Hz
母線接地電阻檢測范圍：0-500 KΩ
母線接地電阻測量精度：誤差≤10％
功耗：小于10W
外型尺寸（長×寬×高）：230×130×45（mm）
重量：2㎏
適應溫度：-10℃-+50℃
2、信號接收器：
工作電壓：12V（鋰電池工作,工作電壓為10.5V～12V）
支路接地電阻檢測范圍：0-200 KΩ
支路接地電阻測量精度：誤差≤10％
功耗：小于1W
外型尺寸（長×寬×高）：230×130×45（mm）
重量：2㎏
適應溫度：-10℃-+50℃
工作電壓：直接從母線上取電(工作電壓為48V～260V)
輸出信號電壓與頻率：電壓： 5VP-P ；頻率：0.125Hz
母線接地電阻檢測范圍：0-500 KΩ
母線接地電阻測量精度：誤差≤10％
功耗：小于10W
外型尺寸（長×寬×高）：230×130×45（mm）
重量：2㎏
適應溫度：-10℃-+50℃
2、信號接收器：
工作電壓：12V（鋰電池工作,工作電壓為10.5V～12V）
支路接地電阻檢測范圍：0-200 KΩ
支路接地電阻測量精度：誤差≤10％
功耗：小于1W
外型尺寸（長×寬×高）：230×130×45（mm）
重量：2㎏
適應溫度：-10℃-+50℃
